SWEREF 99 för mättekniker: komplett praktisk guide

SWEREF 99 är Sveriges officiella realisering av det europeiska referenssystemet ETRS89 och används för geodetisk positionering i en, två eller tre dimensioner. Lantmäteriet förvaltar systemet och SWEPOS-nätverket av kontinuerliga GNSS-stationer utgör den fysiska grunden. Referensellipsoiden är GRS 1980. För plana koordinater används antingen den nationella projektionen SWEREF 99 TM (EPSG:3006) eller en av tolv lokala zoner, beroende på projektets geografiska utbredning och noggrannhetskrav. Höjder anges separat i RH 2000.

Tre praktiska konsekvenser att känna till direkt:

• Nationellt koordinatsystem: SWEREF 99 TM täcker hela Sverige och är standardvalet för rikstäckande kartläggning, GIS-databaser och infrastrukturprojekt.
• Lokala zoner: Tolv lokala SWEREF 99-zoner minimerar skalavvikelsen inom avgränsade geografiska områden och används vid kommunal detaljutsättning och byggmätning.
• Höjdsystem RH 2000: Ellipsoidhöjder från GNSS-mätning är inte detsamma som ortometriska höjder i RH 2000. Omvandling kräver en geoidmodell.

Viktiga insikter

SWEREF 99 är Sveriges officiella realisering av ETRS89, och korrekt hantering av projektionsval, EPSG-koder och höjdsystem är avgörande för att undvika systematiska fel i bygg- och infrastrukturprojekt.

Innehållsförteckning

• Hur definierades SWEREF 99 och vad är dess historiska bakgrund?
• Vad är skillnaden mellan SWEREF 99 och WGS 84?
• Vilka koordinattyper ingår i SWEREF 99?
• Hur fungerar projektionerna för SWEREF 99 TM och de 12 lokala zonerna?
• När ska du välja SWEREF 99 TM och när en lokal zon?
• Hur skriver du SWEREF 99-koordinater korrekt?
• Hur omvandlar du koordinater steg för steg?
• Vad är RH 2000 och hur skiljer det sig från ellipsoidhöjd?
• Praktiska tips för kvalitetskontroll och vanliga felkällor
• Källor

Hur definierades SWEREF 99 och vad är dess historiska bakgrund?

SWEREF 99 är en realisering av ETRS89, vilket i sin tur är den europeiska förankringen av det globala referenssystemet ITRS. Referensellipsoiden GRS 1980 definierar jordens form i systemet. Kopplingen till ETRS89 innebär att SWEREF 99 är konsistent med övriga europeiska länders referenssystem, vilket underlättar gränsöverskridande datautbyte och samordning.

Realiseringen genomfördes under sommaren 1999 då Lantmäteriet genomförde en landsomfattande GNSS-kampanj med SWEPOS-stationerna. Koordinaterna beräknades med anchor epoch 1999.5, vilket innebär att de är definierade för tidpunkten mitt i år 1999. EPSG-registret dokumenterar SWEREF 99 som geodetiskt datum med metadata inklusive anchor epoch 1999.5 och revisioner registrerade senast 2026-02-27.

Lantmäteriet om SWEREF 99: "SWEREF 99 är det officiella geodetiska referenssystemet för positionering i Sverige och är en realisering av ETRS89." Systemet ersatte successivt det äldre RT 90 i Lantmäteriets produkter och nationella databaser under mitten av 2000-talet.

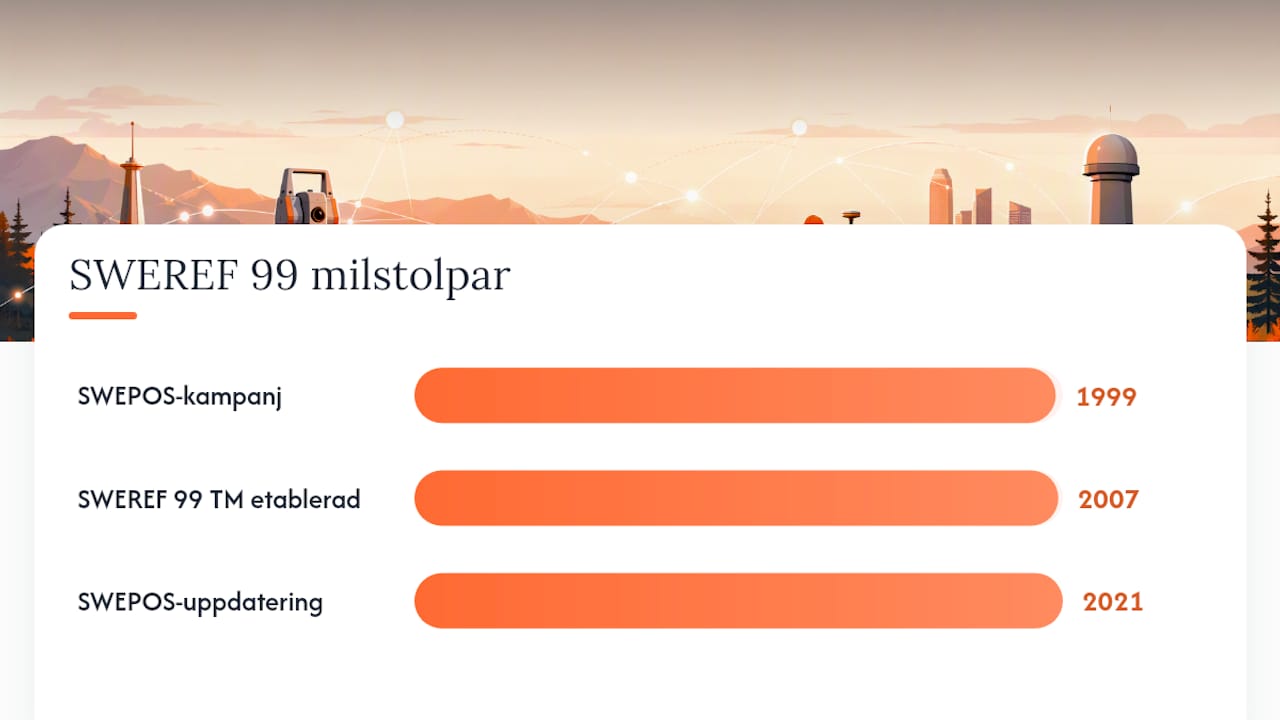

Viktiga milstolpar i systemets historia:

• 1999: SWEPOS-kampanjen genomförs, koordinater beräknas med epoch 1999.5.
• Tidigt 2000-tal: EUREF godkänner realiseringen; systemet börjar användas i nationell kartproduktion.
• 2007: SWEREF 99 TM och de lokala zonerna etableras som nationell standard för plan positionering.
• 2021-02-07: Swepos-uppdateringen implementeras för att uppnå en mer homogen realisering och bättre överensstämmelse med moderna GNSS-modeller.

Uppdateringen 2021 var inriktad på homogenitet. Förändringarna var numeriskt små men viktiga för högprecisionstillämpningar där millimeternoggrannhet krävs.

Vad är skillnaden mellan SWEREF 99 och WGS 84?

SWEREF 99 och WGS 84 är inte identiska, även om de delar samma referensellipsoid. Differensen beror på att de är förankrade vid olika tidpunkter och att den europeiska kontinentalplattan rör sig i förhållande till det globala referenssystemet.

Lantmäteriets information om svenska referenssystem anger att WGS 84 och SWEREF 99 skiljer sig med ungefär 0,8–0,9 m, och att differensen ökar med tiden på grund av plattektonisk rörelse. För en GPS-mottagare som rapporterar koordinater i WGS 84 innebär det att positionen kan avvika med nästan en meter från motsvarande SWEREF 99-koordinat.

När räcker WGS 84? Vid lågprecisionstillämpningar som navigering, ungefärlig lägesbestämning eller visualisering i konsumentkartor är skillnaden ofta acceptabel. Många GIS-tillämpningar med kartskala 1:10 000 eller grövre märker inte av avvikelsen.

När krävs korrekt transformation? Vid utsättning, maskinstyrning, kontrollmätning och detaljinmätning är en meters avvikelse oacceptabel. Toleransen för byggmätning ligger typiskt på 10–30 mm. Att blanda WGS 84-koordinater med SWEREF 99-data utan transformation ger systematiska fel som är svåra att spåra i efterhand.

Praktisk varning: Använd aldrig rå GPS-koordinater i WGS 84 direkt i utsättning eller maskinstyrning utan att verifiera att de är transformerade till SWEREF 99. Felet är konstant och systematiskt, vilket gör det extra svårt att upptäcka vid fältarbete.

Vilka koordinattyper ingår i SWEREF 99?

SWEREF 99 kan uttryckas i tre olika koordinatrepresentationer beroende på tillämpning:

• Geocentriska kartesiska koordinater (X, Y, Z): Tredimensionella koordinater med origo i jordens masscentrum. Används primärt i geodetiska beräkningar och vid transformation mellan referenssystem. Enhet: meter.
• Geodetisk latitud, longitud och ellipsoidhöjd (φ, λ, h): Vinkelbaserade koordinater relativt GRS 1980-ellipsoiden plus höjd över ellipsoiden. EPSG:4619 används för den geodetiska 2D-varianten. Enhet: grader (decimalgrader eller grader/minuter/sekunder) och meter för höjd.
• Plana koordinater N och E (northing/easting): Projicerade koordinater i SWEREF 99 TM eller en lokal zon. Standardformat i byggmätning, GIS och inmätningsleveranser. Enhet: meter.

Standardordningen vid leverans av plana koordinater är N, E, H (northing, easting, höjd). Det är viktigt att hålla denna ordning konsekvent i koordinatfiler eftersom N och E kan förväxlas om metadata saknas.

Ett typiskt SWEREF 99 TM-koordinatpar ser ut så här:

N: 6 580 000 m
E:   320 000 m
H:      45,3 m (RH 2000)

I praktiska mätuppdrag används plana koordinater nästan uteslutande. Geocentriska och geodetiska koordinater förekommer vid transformationsberäkningar och vid inläsning av data från GNSS-utrustning.

Hur fungerar projektionerna för SWEREF 99 TM och de 12 lokala zonerna?

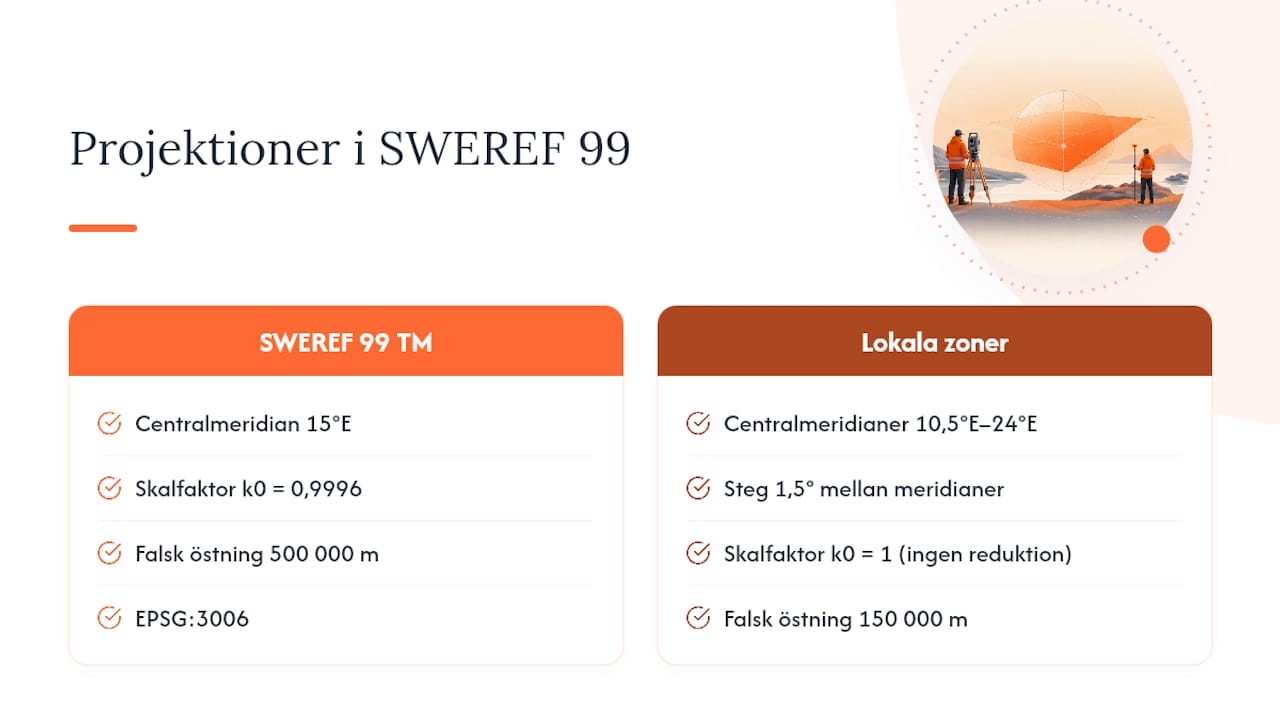

SWEREF 99 har 13 plana projektioner: SWEREF 99 TM för rikstäckande användning och tolv lokala zoner för regional och kommunal mätning. Alla bygger på transversell Mercator-projektion (Gauss-Krüger).

EPSG:3006 är standardkoden för SWEREF 99 TM med centralmeridian 15°E, skalreduktionsfaktor k0 = 0,9996 och falsk östning 500 000 m. De lokala zonerna har k0 = 1 (ingen skalreduktion) och falsk östning 150 000 m. Centralmeridianerna för de lokala zonerna är fördelade med 1,5 graders mellanrum från 10,5°E till 24°E.

Namnkonventionen för lokala zoner följer formatet "gg mm" där gg är grader och mm är minuter för centralmeridianen, till exempel SWEREF 99 13 30 för centralmeridian 13°30'E.

Proffstips: En lokal zon ger lägre avbildningsfel än SWEREF 99 TM när projektet ligger mer än 1–2 grader från meridian 15°E. För detaljprojektering i Göteborg eller Umeå är rätt lokal zon ett bättre val än TM.

När ska du välja SWEREF 99 TM och när en lokal zon?

Valet styrs av tre faktorer: projektets geografiska utbredning, krav på skalenoggrannhet och behovet av sömlös integration med nationella datakällor.

1. Nationell kartläggning och rikstäckande GIS: Välj alltid SWEREF 99 TM. Alla nationella databaser från Lantmäteriet levereras i TM, och sömlösheten mot angränsande data är avgörande.

2. Infrastrukturprojekt som sträcker sig över flera kommuner: SWEREF 99 TM fungerar väl. Skalavvikelsen är hanterbar för de flesta toleransnivåer i väg- och järnvägsprojekt.

3. Kommunal detaljutsättning och byggplatsmätning: Välj den lokala zon vars centralmeridian ligger närmast projektets geografiska mittpunkt. k0 = 1 innebär att skalförändringen är minimal, vilket är viktigt vid utsättning med millimetertoleranser. Lantmäteriets HMK-handbok för geoteknik och infrastruktur rekommenderar lokala zoner för detaljutstakning.

4. Maskinstyrning: Kontrollera alltid vilket system maskinstyrningsfilen är skapad i. En fil i fel zon ger systematiska fel som kan vara svåra att identifiera utan kontrollpunkter.

5. Data mot nationella lager: Om du levererar data till en nationell databas eller beställaren kräver TM, använd TM oavsett projektets storlek.

Undvik: Använd inte SWEREF 99 TM för högprecisionsutsättning långt från centralmeridianen 15°E utan att kontrollera skalavvikelsen mot projektets toleranskrav.

Hur skriver du SWEREF 99-koordinater korrekt?

Korrekt format och fullständig metadata är det som skiljer en leverans som fungerar direkt från en som kräver felsökning. Plana koordinater i SWEREF 99 TM har N med 7 siffror och E med upp till 6 siffror, enligt Lantmäteriets HMK-handbok. Enheten är alltid meter med decimalkomma.

Standardordning: N, E, H (northing, easting, höjd). Blanda aldrig ordningen utan att tydligt ange axelordning i metadata.

Fält att alltid inkludera i leveransmetadata:

• Referenssystem: SWEREF 99 TM eller aktuell zon (t.ex. SWEREF 99 16 30)
• EPSG-kod: t.ex. 3006 för TM
• Epoch/realisering: ange om data baseras på Swepos-uppdateringen från 2021
• Höjdsystem: RH 2000 eller ellipsoidhöjd (ange alltid vilket)
• Mätdatum

Ett exempel på en rad i en CSV-leverans:

punkt_id,N,E,H,referenssystem,epsg,hoejdsystem,datum
P001,6580123.456,320456.789,45.312,SWEREF99TM,3006,RH2000,2025-04-10

Att inkludera EPSG-koden direkt i filen gör att GIS-verktyg som QGIS och ArcGIS kan läsa koordinaterna utan manuell konfiguration.

Hur omvandlar du koordinater steg för steg?

Koordinattransformation i SWEREF 99 kräver rätt verktyg och ett tydligt arbetsflöde. Verktygen PROJ/pyproj, GDAL/cs2cs och QGIS hanterar alla SWEREF 99-projektionerna via EPSG-koderna. Epsg ger PROJ-strängen direkt.

Steg-för-steg-arbetsflöde:

1. Verifiera referens och epoch. Kontrollera att källdata har känd EPSG-kod och att realiseringsversionen är dokumenterad. Data från äldre system som RT 90 kräver en separat Helmert-transformation innan SWEREF 99-omvandling.

2. Konvertera via geodetisk lat/lon vid zonbyte. Gå alltid från plana koordinater till geodetisk latitud/longitud (EPSG:4619) och sedan till målzonen. Direkt zon-till-zon-omvandling utan detta mellansteg ger systematiska fel vid stora longitudavstånd.

3. Kontrollera mot kända kontrollpunkter. Välj minst tre kontrollpunkter med kända SWEREF 99-koordinater och verifiera att transformationsresultaten stämmer inom projektets tolerans.

4. Dokumentera metadata och EPSG-kod. Skriv in EPSG-kod, epoch och transformationsverktygets version i leveransdokumentationen.

Verktygstips:

• pyproj/PROJ: Använd Transformer.from_crs("EPSG:4326", "EPSG:3006") för WGS 84 till SWEREF 99 TM i Python.
• GDAL/cs2cs: Kommandoradsverktyget cs2cs hanterar batch-transformationer direkt från terminal.
• QGIS: Reprojicera lager via "Spara lager som" och ange EPSG:3006 som målsystem.
• Lantmäteriets tjänster: Swepos RTK-tjänster levererar koordinater direkt i SWEREF 99 utan manuell transformation.

Proffstips: Testa alltid transformationen mot kända kontrollpunkter innan du kör produktionsdata. Ett systematiskt fel på 0,5 m som inte upptäcks tidigt kan kosta flera dagars ommätning.

Vad är RH 2000 och hur skiljer det sig från ellipsoidhöjd?

RH 2000 är Sveriges nationella höjdsystem och anger ortometriska höjder, det vill säga höjder relativt en approximation av geoidens form. GNSS-mätning med SWEREF 99 ger ellipsoidhöjder relativt GRS 1980-ellipsoiden. Dessa är inte identiska med RH 2000-höjder.

Skillnaden mellan ellipsoidhöjd och RH 2000-höjd varierar geografiskt och beror på geoidens form. I Sverige varierar geoidundulationen med flera meter beroende på var i landet mätningen görs. Omvandlingen kräver en geoidmodell. Lantmäteriet tillhandahåller den nationella geoidmodellen SWEN17 för detta ändamål.

Arbetsflödet för höjdomvandling:

Ellipsoidhöjd (h) = RH 2000-höjd (H) + geoidundulation (N)
RH 2000-höjd (H) = Ellipsoidhöjd (h) - geoidundulation (N)

Dokumentera alltid vilket höjdsystem som används i leveranser. En fil med höjder utan angivet system är oanvändbar i maskinstyrning och kan leda till allvarliga fel vid schaktning eller grundläggning. Swepos RTK-tjänster kan leverera RH 2000-höjder direkt om geoidmodellen är konfigurerad i mottagaren.

Praktiska tips för kvalitetskontroll och vanliga felkällor

Fältarbete med SWEREF 99 kräver systematisk kontroll i varje steg. Erfarenhet från infrastrukturprojekt i hela Sverige visar att de flesta fel uppstår inte i mätningen utan i hanteringen av metadata och systemval.

Checklista för kvalitetskontroll:

• Verifiera att RTK-mottagarens Swepos-konfiguration matchar aktuell realisering (post-2021-uppdatering).
• Kontrollera antennmodellkonfigurationen i mottagaren. Felaktig antennmodell ger systematiska höjdfel.
• Mät minst tre kända kontrollpunkter i varje session och dokumentera avvikelserna.
• Inkludera redundanta observationer vid kritiska punkter.
• Dokumentera instrumentmodell, programvaruversion och epoch i mätprotokollet.

Vanliga felkällor:

• Saknad EPSG-tagg: Koordinatfiler utan EPSG-kod tolkas fel av GIS-verktyg och kan leda till att data hamnar på fel plats.
• Fel zonval: Att använda SWEREF 99 TM när en lokal zon krävs ger skalavvikelse som är svår att spåra utan kontrollpunkter.
• Direkt zon-till-zon-omvandling: Att hoppa över lat/lon-mellansteget vid zonbyte ger systematiska fel, särskilt vid stora longitudavstånd.
• Blandade höjdsystem: Att leverera ellipsoidhöjder som RH 2000-höjder utan geoidkorrektion är ett av de vanligaste och mest kostsamma felen i maskinstyrningsprojekt.

Proffstips: Vid detaljinmätning och utsättning, skapa en enkel kontrollpunktslista med kända SWEREF 99-koordinater och mät dessa i början och slutet av varje arbetsdag. Det tar fem minuter och ger omedelbar indikation på om något är fel med konfigurationen.

Varför korrekt SWEREF 99-hantering ger bättre projektresultat

Teknisk korrekthet i referenshantering är inte ett mål i sig. Det är en förutsättning för att ett projekt ska kunna levereras utan ommätningar, tvister och förseningar.

Erfarenheten från komplexa infrastrukturprojekt, inklusive tunnelmätning och anläggningsmätning i tätbebyggda miljöer, visar ett tydligt mönster: de projekt som drabbas av koordinatrelaterade problem har nästan alltid missat ett av tre grundläggande steg. Antingen har EPSG-koden inte dokumenterats, höjdsystemet har blandats ihop, eller så har en direkt zonkonvertering gjorts utan lat/lon-mellanled.

Det som gör detta extra problematiskt är att felen ofta inte syns direkt. En systematisk avvikelse på 0,8 m i WGS 84 mot SWEREF 99 märks inte förrän utsättningen jämförs med angränsande konstruktion. Då är kostnaden för att rätta till felet mångdubbelt högre än kostnaden för att göra rätt från början.

Min bedömning är att checklistan för kontrollpunkter och korrekt metadata är den enskilt mest kostnadseffektiva åtgärden ett fältteam kan vidta. Det handlar inte om att vara överkritisk, utan om att bygga in verifiering som en naturlig del av arbetsflödet. Swepos-referenserna och de nationella geoidmodellerna finns tillgängliga och är gratis att använda. Det finns ingen teknisk anledning att inte använda dem.

Källor

Använd dessa källor för tekniska detaljer, parametrar och nedladdningar:

• SWEREF 99 — EPSG (datum 6619)
• Review and update of SWEREF 99 — presentation (EUREF symposium 2021)

Följ alltid officiell dokumentation från Lantmäteriet vid högprecisionsarbete och använd Swepos RTK-tjänster för fältdatainsamling i SWEREF 99.

Behöver ditt projekt stöd med koordinathantering, utsättning eller inmätning i SWEREF 99? Inss erbjuder mätteknik i hela Sverige med erfarna mättekniker som arbetar dagligen med SWEREF 99 TM och lokala zoner i bygg-, anläggnings- och infrastrukturprojekt.
