Scan to BIM: praktisk guide för svenska byggprojekt

Scan to BIM är processen där 3D-skanning används för att dokumentera ett befintligt objekt och omvandla det insamlade punktmolnet till en BIM-kompatibel modell. Resultatet är en mätbar, användbar digital representation av byggnaden eller anläggningen som projektörer, entreprenörer och driftansvariga kan arbeta direkt i. Tre egenskaper gör metoden värdefull för svenska projekt: noggrannhet ner till millimeternivå i kontrollerade arbetsflöden, kortare projekteringstid tack vare att befintliga förhållanden är dokumenterade från dag ett, och lägre risk för kollisioner och omarbete vid renovering eller samordning av installationer.

Autodesk beskriver att scan-to-BIM-arbetsflöden i vissa fall kan uppnå toleranser ner till en millimeter, och att molnbaserad bearbetning snabbar upp hanteringen av punktmoln avsevärt. NavVis definierar processen som ett arbetsflöde där 3D-skanning integreras med BIM-verktyg för att förbättra samarbetet i AEC-projekt. Nationell BIM-standard, som förvaltas av Nationalbimstandard, sätter ramarna för hur LOD-krav och dataformat ska specificeras i svenska beställarunderlag.

Viktiga insikter

Scan to BIM ger svenska bygg- och anläggningsprojekt ett mätbart, verifierbart underlag från dag ett, förutsatt att LOD-krav, toleranser och QA-process är definierade i SoW:en innan fältarbetet startar.

Innehållsförteckning

• Hur fungerar scan to BIM steg för steg?
• Vilka affärsfördelar ger scan to BIM för svenska projekt?
• Vilken hårdvara och programvara används i ett scan to BIM-arbetsflöde?
• Hur säkerställer du att en scan to BIM-modell håller tillräcklig kvalitet?
• Hur används scan to BIM i svenska projekt?
• Vad kostar ett scan to BIM-uppdrag och vad ingår i leveransen?
• Hur kommer du igång med ett scan to BIM-projekt?
• Tre prioriteringar som skiljer framgångsrika scan to BIM-projekt från misslyckade
• Inss hjälper dig med scan to BIM i hela Sverige
• Källor

Hur fungerar scan to BIM steg för steg?

Processen rör sig från fält till färdig modell i sex tydliga faser. Varje steg påverkar slutresultatets noggrannhet, tidsåtgång och kostnad, och det är sällan lönsamt att hoppa över något av dem.

1. Planering och kravspecifikation. Definiera scope of work, LOD-nivå, toleranskrav, koordinatsystem och leveransformat innan ett enda scan tas. Utan detta riskerar projektet att samla in mer data än nödvändigt, eller fel data.

2. Fältinsamling. Skannern placeras på ett antal stationer med överlappande synfält. Georeferering sker med kontrollpunkter knutna till ett känt koordinatsystem, exempelvis SWEREF 99. Skanningsdensiteten anpassas efter LOD-kravet: en grov dokumentation kräver färre stationer än en detaljerad installationsmodell.

3. Registrering. Enskilda skanningar fogas samman till ett sammanhängande punktmoln i programvara som Autodesk ReCap eller Leica Cyclone. Registreringsfel mäts och dokumenteras; ett acceptabelt fel för de flesta byggprojekt ligger under 6 mm.

4. Rensning och filtrering. Brus, rörliga objekt och irrelevanta ytor tas bort. Det här steget är ett mättekniskt hantverk: automatiska verktyg når långt, men en erfaren mättekniker måste granska resultatet för att säkerställa att inga strukturella detaljer försvunnit.

5. Modellering och extraktion. Punktmolnet används som underlag för att bygga BIM-objekt i Autodesk Revit eller motsvarande plattform. Automatiserade verktyg som EdgeWise kan accelerera delar av arbetet, men logisk sammanfogning och attributsättning kräver mänsklig bedömning.

6. Kvalitetssäkring och leverans. Modellen kontrolleras mot punktmolnet och mot kontrollpunkter i fält. Godkänd modell levereras i överenskomna format, typiskt RVT, IFC och E57.

Trimble beskriver ett arbetsflöde i sju steg från punktmoln till konstruktionsklar modell och betonar att varje fas har tydliga in- och utdata som bör dokumenteras för att underlätta mottagningskontroll. Utan den dokumentationen är det svårt för beställaren att verifiera att leveransen uppfyller kravspecifikationen. Läs mer om Trimbles arbetsflöde.

LOD-specifikationen bör fastställas redan i planeringsfasen. En modell på LOD 200 kräver väsentligt mindre modelleringstid än LOD 350, och det påverkar direkt vad projektet kostar och hur lång tid det tar.

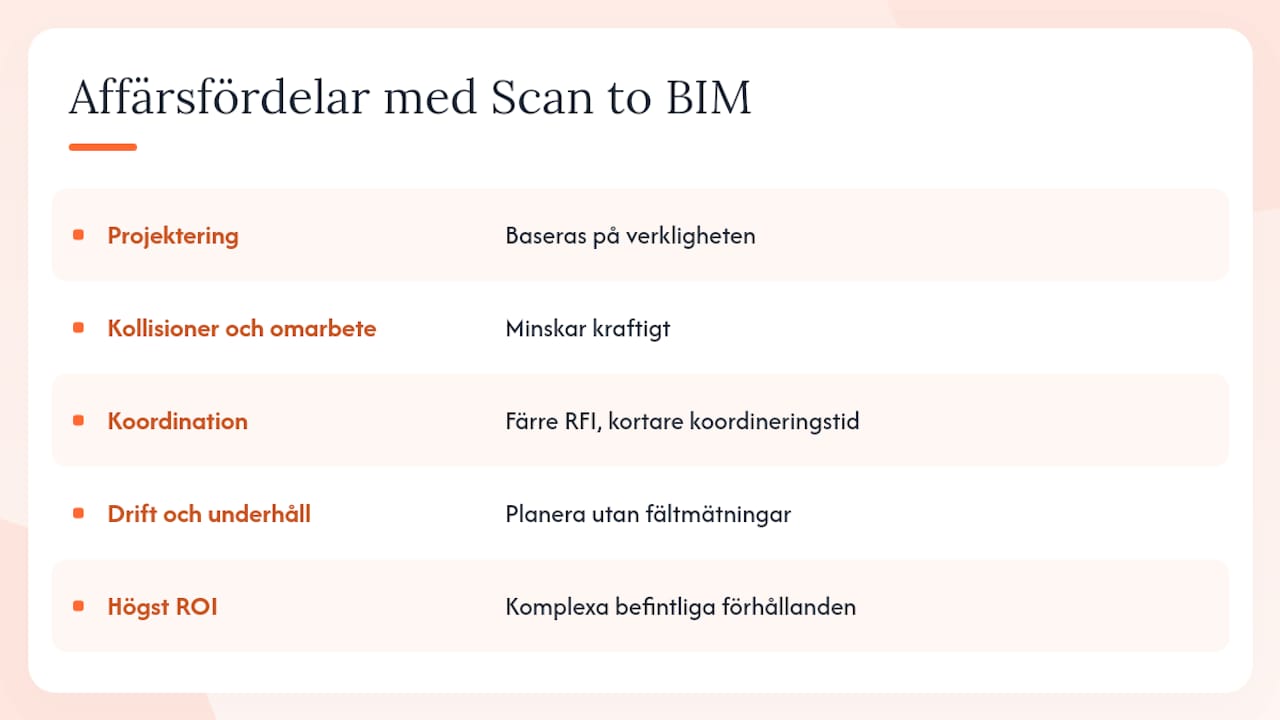

Vilka affärsfördelar ger scan to BIM för svenska projekt?

Den mest direkta nyttan är att projekteringen baseras på verkligheten, inte på gamla ritningar som kan vara felaktiga eller saknas helt. I renoveringsprojekt, där befintliga installationer sällan är dokumenterade med tillräcklig precision, minskar en korrekt as-built-modell kollisioner och omarbete påtagligt.

Matterport beskriver scan to BIM som en "single source of truth" för design, kollisionskontroll och drift. Det innebär att alla projektets intressenter, från arkitekt till driftansvarig, arbetar mot samma geometriska underlag. Färre missförstånd, färre RFI:er och kortare koordineringstid är de praktiska konsekvenserna.

En korrekt as-built-modell från scanning minskar kollisioner och omarbete i renoveringsprojekt, där gamla och nya system måste samspela. Det är ofta här scan to BIM ger störst avkastning på investeringen.

Kollisionskontroll i Revit eller Navisworks identifierar konflikter mellan exempelvis ventilationskanaler och bärande konstruktioner innan arbetet startar på plats. Det är billigare att lösa en konflikt i modellen än på byggarbetsplatsen. Inom drift och underhåll används modellen för att planera framtida renoveringar, lokalisera dolda installationer och beräkna volymer utan att behöva skicka ut personal för varje mätning.

Kulturarvsbevarande är ett område där metoden är särskilt värdefull. Äldre byggnader saknar ofta tillförlitliga ritningar, och en laserskannad modell ger ett precist underlag för antikvarisk dokumentation och varsam renovering.

Proffstips: Scan to BIM ger störst ROI i projekt med komplexa befintliga förhållanden: flervåningsbyggnader med täta installationer, industrifastigheter inför ombyggnad och infrastrukturanläggningar där toleranserna är snäva.

Vilken hårdvara och programvara används i ett scan to BIM-arbetsflöde?

Valet av utrustning styrs av projektets krav på noggrannhet, tillgänglighet och budget. Det finns fyra huvudkategorier av insamlingsteknik.

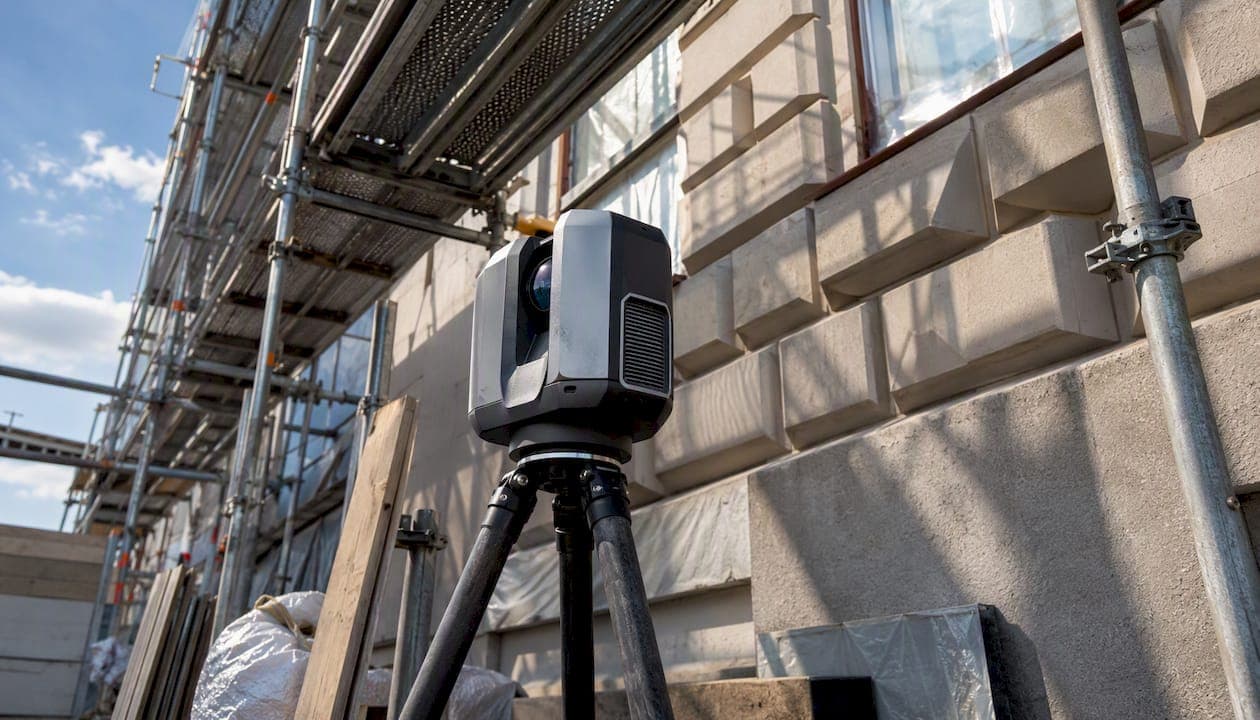

Terrestra laserskannrar (stationära) ger högst noggrannhet och är standardvalet för byggdokumentation med höga LOD-krav. Leica BLK360 är ett kompakt alternativ som kombinerar god precision med enkel hantering och används flitigt i svenska projekt.

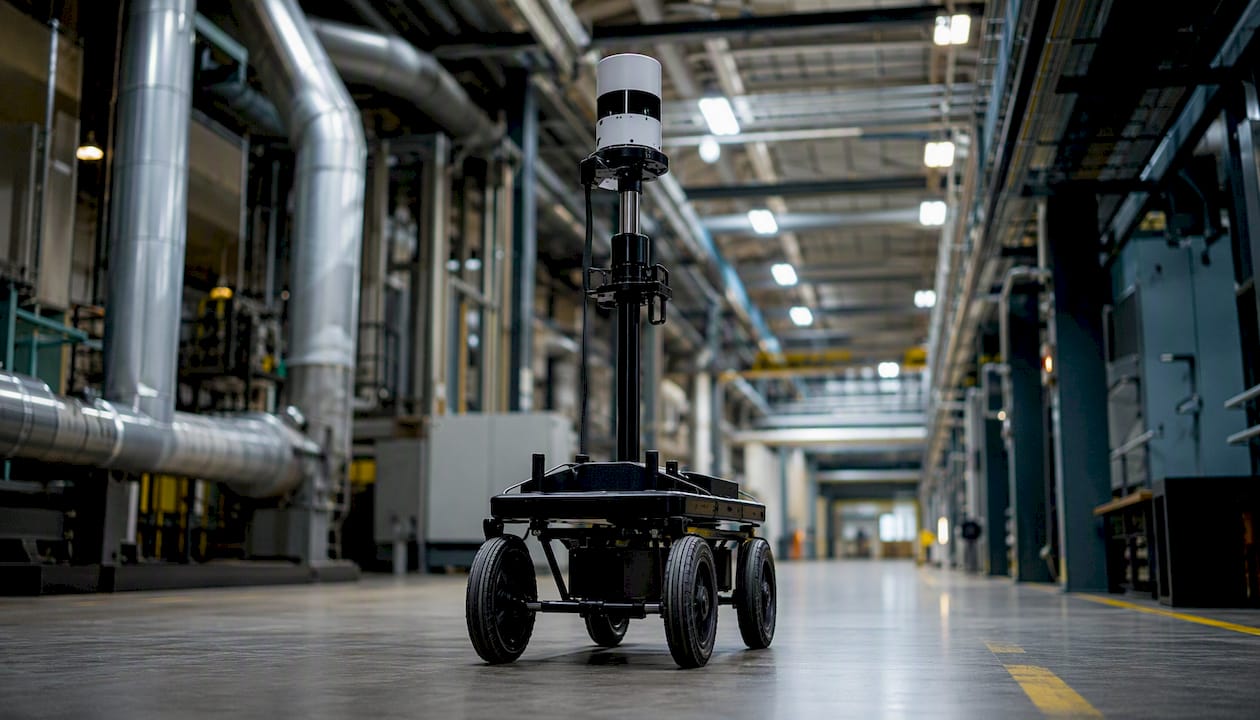

Mobila LiDAR-system som NavVis VLX eller liknande plattformar monteras på en vagn och samlar in data under rörelse. De täcker stora ytor snabbt och passar väl för industrilokaler, parkeringshus och långa korridorer, men ger något lägre punkttäthet än stationära skannrar.

Handhållna enheter som Matterport Pro-kameror är enkla att använda och passar för dokumentation av bostäder och mindre kommersiella lokaler. Noggrannheten är lägre, men för LOD 200-modeller och visuell dokumentation är de ett kostnadseffektivt val.

Fotogrammetri och drönare används för fasader, tak och svårtillgängliga anläggningsdelar. Trimble erbjuder lösningar som integrerar drönarmätning med BIM-arbetsflöden.

Programvara för bearbetning och modellering

• Autodesk ReCap registrerar och rensar punktmoln och exporterar till Revit via RCP-format.
• Autodesk Revit är det dominerande modelleringsverktyget för BIM-modellering från skanning i Sverige.
• Leica CloudWorx är ett Revit-plugin som låter modelleraren arbeta direkt mot punktmolnet utan att exportera det.
• NavVis IVION hanterar stora punktmoln och möjliggör webbbaserad granskning.
• Trimble SketchUp med SketchUp Pro Scan stöder import av punktmoln och modellering direkt i SketchUp, vilket passar enklare projekt och arkitektonisk konceptmodellering.
• EdgeWise (ClearEdge3D) automatiserar extraktion av rörledningar, kanaler och strukturella element. Leverantören uppger att verktyget kan snabba upp vissa modelleringsmoment med upp till 73 %.
• Bimify är en automatiserad plattform som kan leverera BIM-modeller från punktmoln snabbt, men kräver alltid manuell QA för komplexa projekt.

Filformat att känna till: E57 och LAS för punktmoln, RVT för Revit-modeller och IFC för öppen BIM-leverans. IFC är det format som krävs för interoperabilitet enligt Nationell BIM-standard.

Hur säkerställer du att en scan to BIM-modell håller tillräcklig kvalitet?

Kvalitetssäkring börjar i fält och avslutas med mottagningskontroll av den färdiga modellen. Tre kontrollpunkter är kritiska.

Registreringsfel mäts i registreringsprogramvaran och bör dokumenteras i en registreringsrapport. För de flesta byggprojekt är ett fel under 6 mm acceptabelt; för precisionskrävande industriprojekt kan kravet vara under 3 mm.

Avvikelsestudie mot kontrollpunkter innebär att modellens geometri jämförs mot inmätta kontrollpunkter med känd position. Det är det enda sättet att verifiera att modellen stämmer mot verkligheten och inte bara mot sig själv.

Punktmolnsdensitet och synbarhetsluckor kontrolleras visuellt och med automatiska verktyg. Luckor i punktmolnet, exempelvis bakom pelare eller i trånga utrymmen, måste antingen fyllas med kompletterande skanning eller dokumenteras som begränsningar i leveransen.

Utan tydliga LOD-krav i beställarunderlaget levereras ofta modeller som är antingen för grova för projekteringen eller onödigt detaljerade för driften. Beställaren och leverantören måste enas om LOD tidigt, och den överenskommelsen bör vara skriftlig. Nationell BIM-standard ger ramverket för hur LOD och LOI definieras i svenska kontrakt.

LOD-kravet styr direkt hur mycket modelleringstid som krävs. LOD 200 innebär generiska former med ungefärliga mått; LOD 350 kräver exakta geometrier med kopplingsdetaljer. Skillnaden i arbetstid kan vara tre till fem gånger, beroende på byggnadens komplexitet.

Proffstips: Begär alltid en registreringsrapport och en avvikelserapport mot kontrollpunkter som del av leveransen. Utan dem kan du inte verifiera att modellen uppfyller toleranskraven i din SoW.

Checklista för mottagningskontroll

• Geometrisk kontroll: stämmer modellen mot kontrollpunkter inom angiven tolerans?
• Attributkontroll: är BIM-objekt korrekt klassificerade och namngivna enligt överenskommet system?
• Filformat: levereras RVT, IFC och E57 i rätt version och koordinatsystem?
• Metadata och dokumentation: finns registreringsrapport, avvikelserapport och QA-protokoll?
• Synbarhetsluckor: är begränsningar i punktmolnet dokumenterade?

Hur används scan to BIM i svenska projekt?

Tillämpningarna spänner över hela byggprocessen, från tidiga förstudier till löpande drift.

Projektering och ombyggnad är det vanligaste användningsområdet. En fastighetsägare som planerar att bygga om ett kontorshus från 1970-talet saknar ofta tillförlitliga ritningar. En laserskannad as-built-modell ger projektören ett korrekt underlag från dag ett och minskar risken för oväntade kostnader under byggtiden.

MEP-samordning (mekaniska, elektriska och VVS-installationer) drar stor nytta av en exakt befintlighetsmodell. Kollisionskontroll i Navisworks eller Revit identifierar konflikter innan de uppstår i verkligheten.

Byggverifiering och kontrollmätning används för att kontrollera att utfört arbete stämmer mot projekterade mått. En skanning av ett gjutet betongbjälklag kan till exempel verifiera planhet och nivå mot toleranskrav.

Anläggningsmätning för vägar, tunnlar och VA-anläggningar kombinerar ofta mobil LiDAR med traditionell geodetisk mätning. Inss utför anläggningsmätning i hela Sverige och integrerar 3D-skanning i dessa uppdrag.

I ett generellt renoveringsprojekt av ett flervåningshus med okänd installationshistorik kan en laserskannad modell avslöja att befintliga ventilationskanaler kolliderar med planerade bärande väggar redan i projekteringsfasen. Det är ett typexempel på hur scan to BIM förebygger kostsamma överraskningar på plats.

Kulturarvsbevarande är ett område där svenska aktörer, bland annat Riksantikvarieämbetet, använder 3D-skanning för att dokumentera historiska byggnader och miljöer. Punktmolnet fungerar som ett permanent digitalt arkiv som kan återanvändas vid framtida renoveringar.

Drift och underhåll är ett växande område. FacilitiesNet framhåller att scan to BIM är värdefullt för dokumentation inför drift och framtida renoveringar, och att modellen kan utgöra grunden för en digital tvilling.

Praktisk checklista för svenska projekt

• Kontrollera om tillstånd krävs för skanning på platsen (offentlig miljö, skyddade byggnader).
• Säkerhetsbedömning: riskanalys för arbete i aktiv byggmiljö eller industrifastighet.
• Koordinatsystem: specificera SWEREF 99 och RH 2000 i SoW för georeferering.
• BIM-ansvarig: identifiera beställarens BIM-samordnare och säkerställ att leveransformaten matchar projektets BIM-plattform.
• Referens till Nationell BIM-standard för LOD- och IFC-krav.

Vad kostar ett scan to BIM-uppdrag och vad ingår i leveransen?

Tidsåtgång och kostnad varierar kraftigt beroende på projektets karaktär. Ett enkelt kontorsplan på 500 m² kan skannas och modelleras på några dagar; en komplex industrianläggning på 10 000 m² med täta installationer kan ta flera veckor.

Faktorer som driver kostnaden uppåt:

• Hög LOD-nivå kräver mer modelleringstid och mer detaljerad fältinsamling.
• Svårtillgänglighet ökar skanningsdagen och kräver ibland specialutrustning.
• Stort skanningsområde med många stationer ökar registrerings- och rensningsarbetet.
• Komplexa installationer (MEP, konstruktion) kräver mer manuell modellering.
• Hög automatiseringsgrad kan sänka kostnaden för standardgeometrier men kräver alltid manuell QA.

Beställare underskattar ofta efterbearbetningens andel av den totala kostnaden. Fältarbetet tar kanske en dag; registrering, rensning och modellering kan ta tre till fem gånger längre. Den fördelningen bör synas tydligt i offerten.

Typiska milstolpar från beställning till leverans: platsbesök och planering (dag 1–3), fältinsamling (dag 2–5 beroende på storlek), registrering och rensning (dag 3–10), modellering (dag 5–20), QA och leverans (dag 15–25). Dessa intervall är grova riktmärken; ett väldefinierat uppdrag med tydlig SoW håller sig oftast i den kortare änden.

Vanliga leverabler:

• Registrerat punktmoln i E57 eller LAS med tillhörande registreringsrapport.
• As-built BIM-modell i RVT och IFC, koordinatsatt i SWEREF 99 och RH 2000.
• Avvikelserapport mot kontrollpunkter.
• QA-protokoll och metadata.

Inss levererar punktmoln i dessa standardformat och anpassar leveransen efter projektets BIM-plattform.

Hur kommer du igång med ett scan to BIM-projekt?

En välskriven scope of work är det viktigaste dokumentet i ett scan to BIM-uppdrag. Den skyddar både beställaren och leverantören och gör det möjligt att jämföra offerter på lika villkor.

En SoW för scan to BIM bör innehålla:

1. Objektbeskrivning: adress, area, antal plan, tillgänglighet och eventuella begränsningar.
2. LOD-krav per disciplin (arkitektur, konstruktion, MEP) med referens till Nationell BIM-standard.
3. Koordinatsystem och höjdsystem (SWEREF 99, RH 2000).
4. Toleranskrav: maximalt registreringsfel och avvikelse mot kontrollpunkter.
5. Leveransformat: RVT-version, IFC-schema, E57 eller LAS för punktmoln.
6. Godkännandeprocedur: vem granskar, inom vilken tid och vilka kriterier gäller?
7. Tidplan och milstolpar.

Frågor att ställa till en leverantör:

1. Vilken utrustning används och varför är den lämplig för det här projektet?
2. Kan du visa arbetsprover från liknande projekt med dokumenterade toleranser?
3. Hur hanterar ni registrering och QA, och vad ingår i leveransrapporten?
4. Vilka kontrollpunkter används och hur georefereras data?
5. Hur ser processen ut om modellen inte godkänns vid mottagningskontroll?
6. Vilken erfarenhet har ni av det koordinatsystem och de BIM-plattformar projektet kräver?

Röda flaggor att vara vaksam på:

• Offert utan specificerade toleranser eller utan kontrollpunkter i arbetsplanen.
• Leverantör som lovar att automation ersätter all manuell modellering utan att nämna QA.
• Otydlig ansvarsfördelning mellan fältinsamling och efterbearbetning.
• Inga referenser eller arbetsprover från jämförbara projekt.
• Leveransformat som inte matchar projektets BIM-plattform och som kräver konvertering i efterhand.

Tre prioriteringar som skiljer framgångsrika scan to BIM-projekt från misslyckade

Tre faktorer återkommer i projekt som levererar det de lovar, och de är alla möjliga att styra redan i upphandlingsfasen.

Den första är att definiera LOD tidigt och skriftligt. Utan en tydlig LOD-specifikation i SoW:en riskerar projektet att leverera en modell som är för grov för projekteringen eller onödigt tung för driften. Det är en av de vanligaste orsakerna till tvister i scan to BIM-uppdrag.

Den andra är att investera i datarensning. Punktmolnet är råmaterialet, och kvaliteten på modelleringen är direkt beroende av hur väl det är rensat. Automatiska verktyg hanterar brus och enkla filter, men en erfaren mättekniker måste granska resultatet. Den som skär ned på rensningssteget för att spara tid betalar ofta dubbelt i modelleringsfasen.

Den tredje är att kombinera automation med mätteknisk kompetens. Verktyg som EdgeWise och Bimify kan snabba upp standardmoment avsevärt, men de ersätter inte förmågan att bedöma om en modell är geometriskt korrekt och meningsfull för projektet. En leverantör som behärskar hela kedjan, från fältinsamling till färdig BIM-leverans, ger ett mer tillförlitligt resultat än en som enbart hanterar ett av stegen.

Vi ser i svenska projekt att beställare som investerar tid i en välskriven SoW och väljer en leverantör med dokumenterad QA-process konsekvent får bättre leveranser och färre omarbetningar. Det är inte en fråga om teknik, utan om process och kompetens.

Inss hjälper dig med scan to BIM i hela Sverige

Inss är ett specialiserat mätteknikkonsultföretag med bas i Sundbyberg som utför 3D-scanning och scan to BIM i hela landet. Teamet har samlad erfarenhet från hundratals bygg-, anläggnings- och infrastrukturprojekt och hanterar hela kedjan: fältinsamling med terrester laserskanning och mobil LiDAR, registrering och rensning av punktmoln, BIM-modellering i Revit och IFC-leverans enligt Nationell BIM-standard.

Till skillnad från leverantörer som enbart hanterar fältinsamling eller enbart modellering ansvarar Inss för kvalitetssäkringen i varje steg, från kontrollpunkter i fält till avvikelserapport mot färdig modell. Det innebär att du som beställare får en leverans du kan verifiera, inte bara en fil du måste ta på tro.

Behöver du ett scan to BIM-uppdrag i Stockholm eller övriga Sverige? Kontakta Inss för en förstudie eller offert.
